Уявіть ситуацію: спалахує пожежа у великому торговому центрі, офісному комплексі або на підземному паркінгу. Що є головною та найшвидшою загрозою для людей? Більшість одразу подумає про відкритий вогонь. Проте світова статистика безжальна: за даними Національної асоціації протипожежного захисту (NFPA), понад 75% жертв під час пожеж гинуть не від полум’я чи високих температур, а від отруєння токсичними продуктами горіння.
Дим розповсюджується будівлею зі швидкістю, що в десятки разів перевищує швидкість поширення вогню. Він миттєво знижує видимість до нуля, викликає паніку та дезорієнтацію. Чадний газ (CO) зв’язується з гемоглобіном у крові у 200 разів швидше за кисень, що призводить до втрати свідомості за лічені хвилини.
Саме тут на арену виходить сучасна інженерія — автоматизовані системи керування димовидаленням та контролю протипожежної вентиляції. Це складна, багатокомпонентна “розумна” мережа, яка діє як єдиний злагоджений організм. Її головна мета — не просто згасити пожежу, а локалізувати отруйний дим, очистити шляхи евакуації та забезпечити безперешкодний доступ кисню для людей і рятувальних бригад. Для створення таких надійних багаторівневих систем захисту необхідне професійне обладнання та перевірені інженерні рішення, детальну інформацію про які можна знайти на сайтах спеціалізованих компаній, наприклад: https://mercor.com.ua/, де зібрано передові технології у сфері протипожежної безпеки.
- Архітектура порятунку: ключові складові протипожежної вентиляції
- Чутливі рецептори: датчики диму й температури
- Автоматичні протипожежні клапани
- Серце системи: потужні вентилятори
- Інтеграція з пожежною сигналізацією: як працює “розумний” алгоритм
- Порівняння: традиційна vs «розумна» вентиляція
- Майбутнє безпеки: предиктивна аналітика та IoT-технології
- Підсумок
Архітектура порятунку: ключові складові протипожежної вентиляції
Будь-яка сучасна система димовидалення — це не просто набір металевих труб на даху. Це складна інтелектуальна екосистема, що складається з кількох критично важливих апаратних вузлів.
Чутливі рецептори: датчики диму й температури
Основа системи — це її “очі та ніс”. Сучасні мультисенсорні сповіщувачі нового покоління здатні розрізняти тип диму (наприклад, від тління пластику чи горіння дерева) і миттєво фіксувати аномальні стрибки температури. Завдяки вбудованим мікропроцесорам та алгоритмам обробки даних, вони ефективно фільтрують хибні тривоги, такі як будівельний пил, водяна пара або сигаретний дим. Такі датчики спрацьовують за долі секунди, передаючи сигнал на центральний контролер.

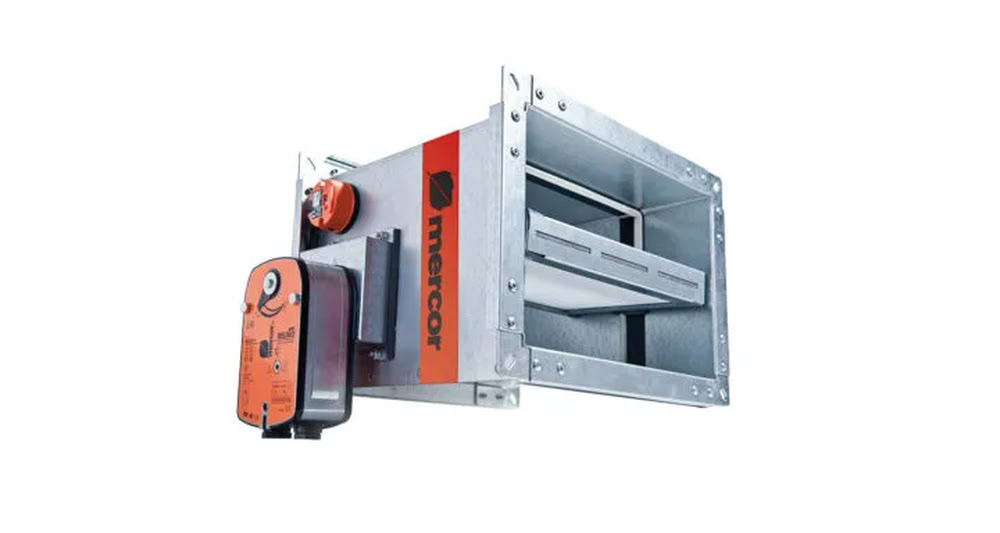

Автоматичні протипожежні клапани
Коли лунає тривога, система повинна миттєво змінити конфігурацію повітряних потоків у будівлі. Для цього використовуються автоматичні протипожежні клапани, які поділяються на дві основні категорії:
- Вогнезатримувальні (нормально відкриті). У звичайному режимі вони відкриті, забезпечуючи стандартну вентиляцію. Під час пожежі їхні сервоприводи миттєво закривають заслінки, герметизуючи приміщення та не дозволяючи вогню поширюватися вентиляційними шахтами. Вони мають високий рівень вогнестійкості (наприклад, EI 90 або EI 120, що означає збереження цілісності та теплоізоляції протягом 90 або 120 хвилин).
- Димові (нормально закриті). Вони відкриваються лише безпосередньо в зоні займання для цілеспрямованого відведення токсичних газів назовні.
Серце системи: потужні вентилятори
Після локалізації проблеми в роботу включаються високопродуктивні промислові вентилятори. Їхня роль є вирішальною:
- Витяжна вентиляція. Спеціальні жаростійкі вентилятори, здатні витягувати розпечений дим, витримуючи температури до 400–600°C протягом кількох годин, не плавлячись і не втрачаючи потужності.
- Системи підпору повітря (припливні). Ці вентилятори створюють надлишковий тиск на сходових клітках, у шахтах ліфтів і тамбурах-шлюзах. Завдяки цьому “повітряному щиту” дим фізично не може проникнути на шляхи евакуації, залишаючи їх чистими.
Інтеграція з пожежною сигналізацією: як працює “розумний” алгоритм
Головна перевага сучасних технологій контролю — це їхня безшовна інтеграція з загальною системою управління будівлею (BMS — Building Management System). У разі виникнення позаштатної ситуації людський фактор повністю виключається, а електроніка діє за чітким математичним алгоритмом.
Цей сценарій нагадує ідеально зрежисовану рятувальну операцію і відбувається за лічені секунди:
- Фаза виявлення. Адресний датчик фіксує задимлення і передає координати осередку на центральний пульт з точністю до конкретної кімнати.
- Фаза блокування повсякденної вентиляції. BMS миттєво вимикає загальнообмінні кондиціонери та витяжки. Це робиться для того, щоб не роздмухувати полум’я додатковим киснем і не розносити токсичний газ у безпечні зони будівлі.
- Фаза структурної ізоляції. Електромагнітні приводи закривають вогнезатримувальні клапани між поверхами. Ліфти автоматично опускаються на перший поверх і блокуються з відкритими дверима. Розблоковуються магнітні замки на всіх евакуаційних виходах.
- Фаза активного димоотводу. У зоні пожежі відкриваються димові клапани і запускаються витяжні вентилятори. Одночасно на сходах вмикаються припливні системи підпору повітря, формуючи безпечний коридор для виходу людей.
Порівняння: традиційна vs «розумна» вентиляція
Щоб зрозуміти технологічний стрибок у сфері безпеки, варто порівняти застарілі механічні підходи з сучасними автоматизованими комплексами.
| Характеристика системи | Традиційна система (механічна / напівавтоматична) | Автоматизована “розумна” система керування |
|---|---|---|
| Час реакції | Від кількох хвилин (часто потребує ручного підтвердження або запуску). | Менше ніж 1 секунда (блискавична реакція на рівні мікропроцесорів). |
| Керування потоками | Статичне: вмикає вентилятори на задану потужність незалежно від умов. | Динамічне: частотні перетворювачі адаптують тиск повітря, щоб не блокувати двері евакуації. |
| Діагностика | Ручна перевірка: інженер повинен обходити клапани фізично раз на місяць. | Автоматичний селф-тест: система щоденно перевіряє цілісність ланцюгів і стан приводів. |
| Точність локалізації | Зональна: розпізнає пожежу лише на рівні всього крила або поверху. | Адресна: знає точне приміщення і налаштовує вентиляцію виключно для цієї локації. |
| Взаємодія з будівлею | Автономна (працює окремо від ліфтів, дверей, контролю доступу). | Повна інтеграція (BMS): керує замками, турнікетами, ліфтами та освітленням. |
Майбутнє безпеки: предиктивна аналітика та IoT-технології
Інженерія не стоїть на місці. Сьогодні проєктування та управління системами димовидалення переходить на рівень великих даних (Big Data) та Інтернету речей (IoT).

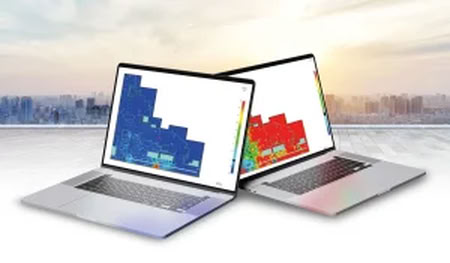

Ще на етапі створення архітектурного проєкту інженери використовують CFD-моделювання (обчислювальну гідродинаміку). Спеціалізоване програмне забезпечення симулює тисячі сценаріїв розвитку пожежі у віртуальній 3D-копії будівлі. Це дозволяє математично точно розрахувати, куди піде дим у перші хвилини, і розташувати клапани та вентилятори таким чином, щоб досягти максимальної ефективності.
Крім того, кожен сучасний датчик і сервопривід підключається до хмарної інфраструктури. Завдяки цьому реалізується предиктивне (випереджальне) технічне обслуговування. Замість того, щоб чекати поломки клапана, система аналізує мікрозміни у споживанні струму мотором і завчасно повідомляє інженера: “Привід на 4-му поверсі потребує змащення, імовірність відмови протягом місяця становить 85%”. Це гарантує 100% готовність системи у критичний момент.
Підсумок
Технологічний прогрес перетворив системи керування димовидаленням з простих витяжних шахт на високоінтелектуальні комплекси, які працюють швидше за людський мозок. Сьогодні це не просто рутинна вимога будівельних норм чи інспекцій, а потужний технологічний щит.
Автоматизовані клапани, прецизійні датчики та інтелектуальні алгоритми автономно оцінюють загрозу, керують багатотонними масами повітря та виграють для людей найцінніший, життєво необхідний ресурс під час пожежі — час на безперешкодну евакуацію. Інвестиції у таку “розумну” інженерію — це, насамперед, прямі інвестиції у збереження людських життів.
